2021年4月販売開始予定
振動ロガーG-TAG Trec View

Vibration, Temperature and Humidity Data Logger

TrecViewは3軸加速度センサ、温湿度センサを内蔵した振動ロガーで、単4電池2本で最大30日連続駆動します。

2つのモードで計測でき、目的や用途によって、適したモデルを選択することができます。

振動ロガー G-TAG TrecView

概要

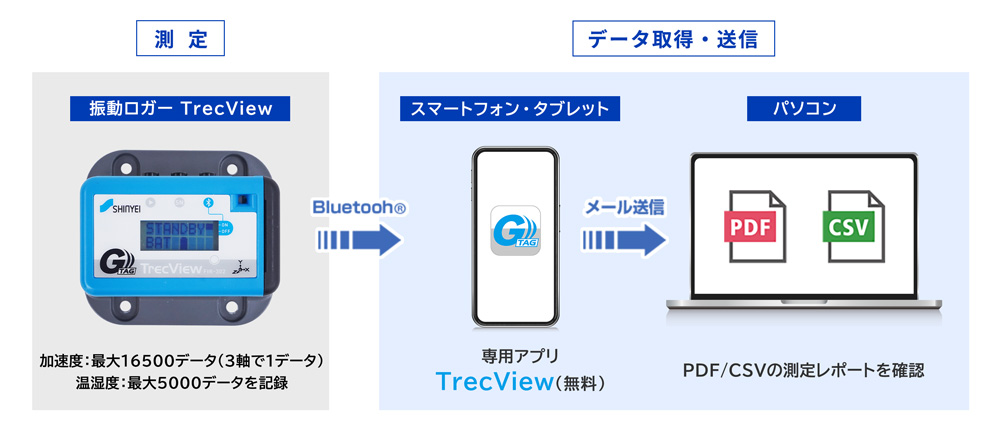

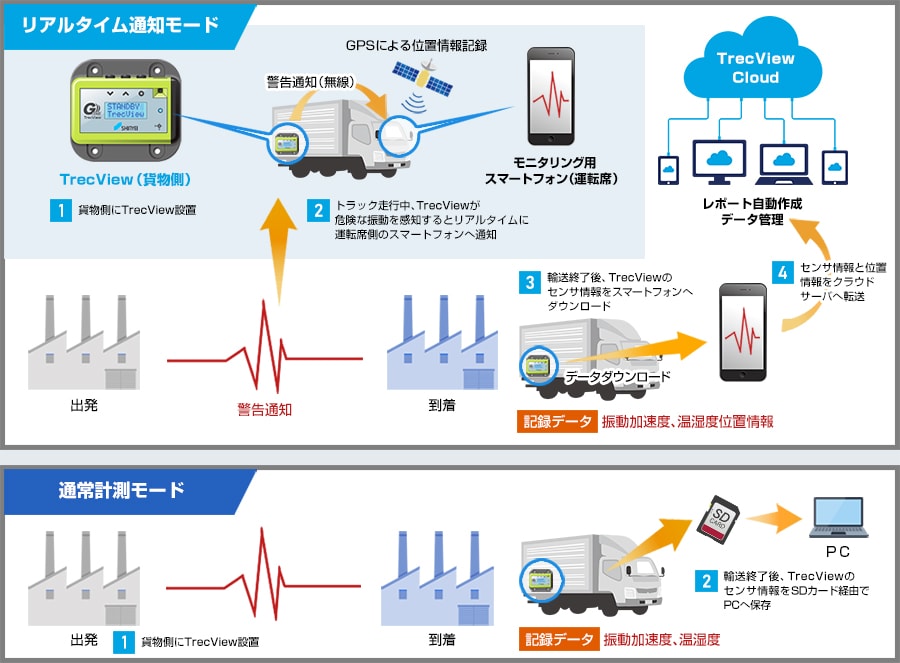

無線通信モード(対象モデル:GT20TH-A、GT20TH-B)では、スマートフォンと連携することで、TrecViewへアクセス(計測設定、データダウンロード)し、トラック運転席側にスマートフォンを設置しておけば、スマートフォンのGPS機能でトラックの位置情報を随時記録しながら、貨物側に取り付けられた TrecViewが異常振動を感知すると、すぐさまスマートフォンへアラーム通知を行う機能が搭載されています。

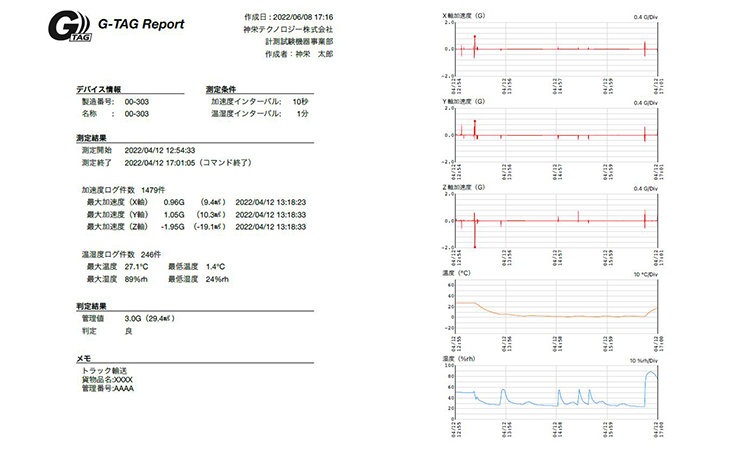

さらに、TrecViewに記録されたデータと、スマートフォンで記録した位置情報を、専用サーバに転送することで、報告書(計測情報、振動、温湿度、走行地図を含む)の自動作成とデータ管理が行える、「TrecView Cloud ※1」(オプション)がご利用できます。輸送報告書の自動作成による人的ミス予防と作業性向上とともに、すべての報告書はサーバにて一括管理できることから、業務効率化に貢献します。

非通信モード(対象モデル:GT20TH-A、GT20TH-B、GT20TH-C)では、スマートフォンを用いず、TrecView本体のみで操作し、計測データはSDカード(最大32GB)にCSV形式で記録し、PCにてデータを確認することができます。

※1 TrecView Cloudとは、振動+温度+湿度+位置情報をクラウドサーバに転送し、レポート作成とデータ管理が行えるシステム

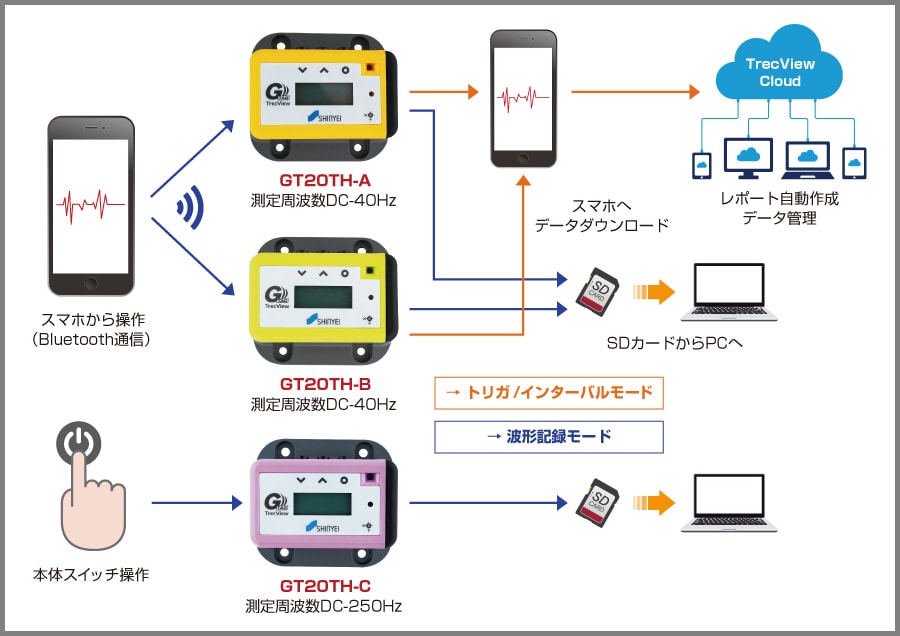

G-TAG TrecViewの概要

特長

GT20TH-A(無線/SDカード対応)

GT20TH-A(無線/SDカード対応)
  • 重電物流の標準(※2)である機械式輸送振動計(Gメーター,FIR-106)との完全互換を実現
  • スマートフォンとの連携により位置情報も記録しながら、異常振動が発生した時に警告アラーム表示機能搭載
  • 専用クラウドシステム TrecView Cloudとの併用により、全てのデータを一括してレポート作成
  • 非通信モード(SDカードへデータ記録、最大32GB)も設定可
  • 船舶や飛行機輸送(※3)の振動調査にも対応可

GT20TH-B(無線/SDカード対応)

GT20TH-B(無線/SDカード対応)
  • 電子機器、食品、医療品などの一般的な物流振動を計測するための汎用モデル
  • スマートフォンとの連携により位置情報も記録しながら、異常振動が発生した時に警告アラーム表示機能搭載
  • 専用クラウドシステム TrecView Cloudとの併用により、全てのデータを一括してレポート作成
  • 非通信モード(SDカードへデータ記録、最大32GB)も設定可
  • 船舶や飛行機輸送(※3)の振動調査にも対応可

GT20TH-C(SDカード対応)

GT20TH-C(SDカード対応)
  • 非通信モード(SDカードへデータ記録、最大32GB)に限定した単機能モデル(Bluetooth機能非搭載)
  • SDカードに振動波形を記録
  • TrecView本体のみですべての操作が完結(スマートフォン不要)
  • 船舶や飛行機輸送(※3)の振動調査にも対応可

使用目的・用途例

G-TAG TrecViewの使用目的・用途例

精密機、重電物流における管理、再生医療やワクチンなど医薬関連の輸送管理、食品の輸送管理など

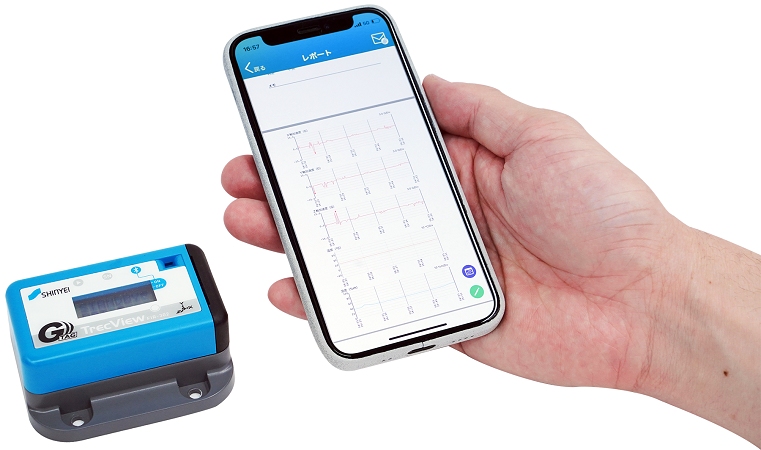

専用アプリ画面イメージ

専用アプリ Trec View

iOS※iOS 11.0以降

G-TAG TrecView

Android

【準備中】

仕様

製品名 振動ロガー
型式 GT20-TH-A GT20-TH-B GT20-TH-C
加速度計測範囲 ±20G(3軸)
周波数特性(Hz) 0-40 0-250

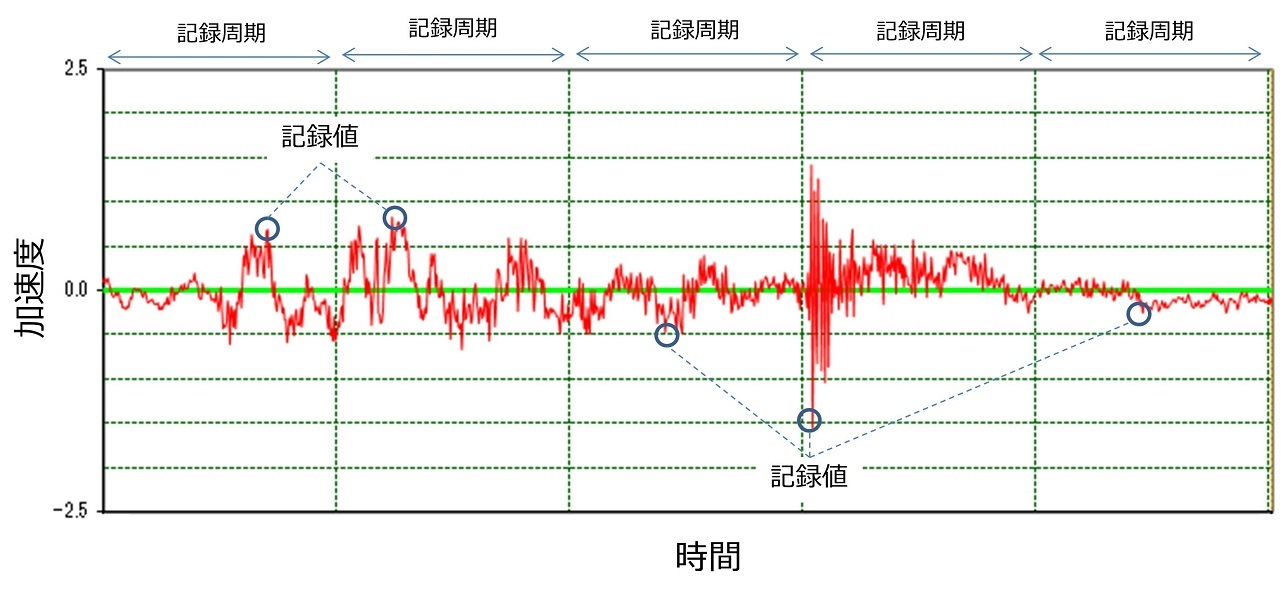

計測方法 インターバル記録 / トリガ記録 / 波形記録(選択可) 波形記録(固定)
しきい値設定 0.1~16Gで任意設定 N/A
温度・湿度計測範囲 温度:-20~70℃ / 湿度:30~90%rh
記録データ 記録時刻、3軸加速度、温度、湿度
(位置情報:TrecView Cloud使用時)
記録時刻、3軸加速度、温度、湿度
通信部 Bluetooth / SDカード SDカード
電源 単4電池 2本
計測日数 最大30日(計測条件、環境温度による)
記録データ容量 ①最大11000データ(インターバル記録/トリガ記録)
②最大32GB(SDカード、波形記録時)
最大32GB(SDカード)
サイズ / 質量 94×38×29㎜ / 40g
アプリ対応OS iOS 11以上対応 -
アプリ機能 計測設定、記録データ一覧、サーバ転送 -
電波法認証国 日本 -
TrecView Cloud レポート作成(加速度、温湿度、位置情報) -
